ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
к подготовке металлической двери под установку домофонного оборудования
Перед изготовлением двери обязательно согласовать модель блока вызова (БВД) с ООО «Комфорт Сервис».
Телефон для согласования:
8 (8422) 384-500 - офис
+7 (951) 096-24-65 - Мессенджер MAX
8 (8422) 384-500 - офис
+7 (951) 096-24-65 - Мессенджер MAX
1. Блок вызова домофона (БВД)
1.1 Посадочное место
Вырез под блок вызова выполняется согласно приложению №1.
Допускается установка следующих моделей:

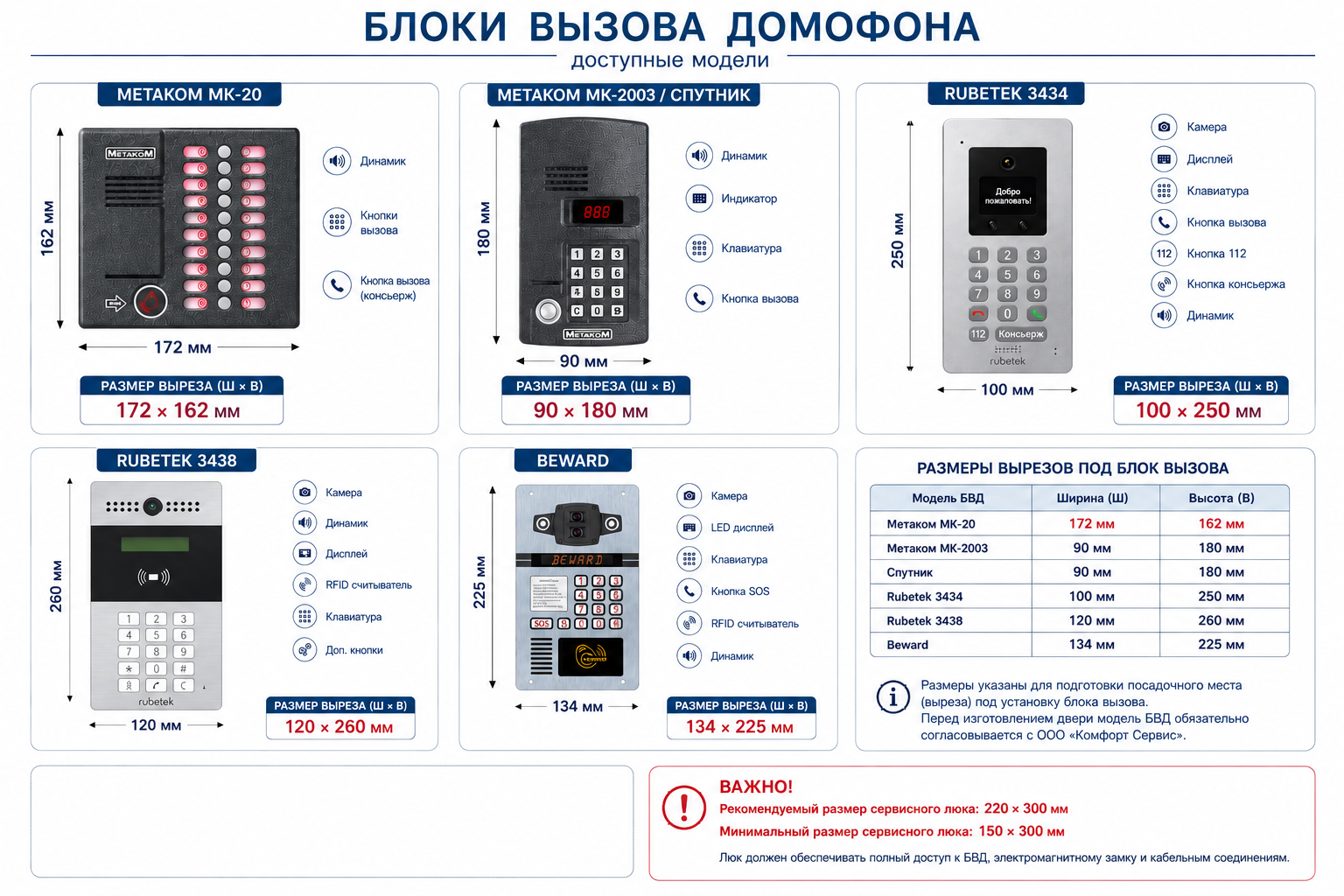

Размеры и визуальные примеры блоков вызова по ссылке: Посмотреть блоки вызова
Общие требования
- Ширина зоны размещения (Створки) БВД — не менее 200 мм.

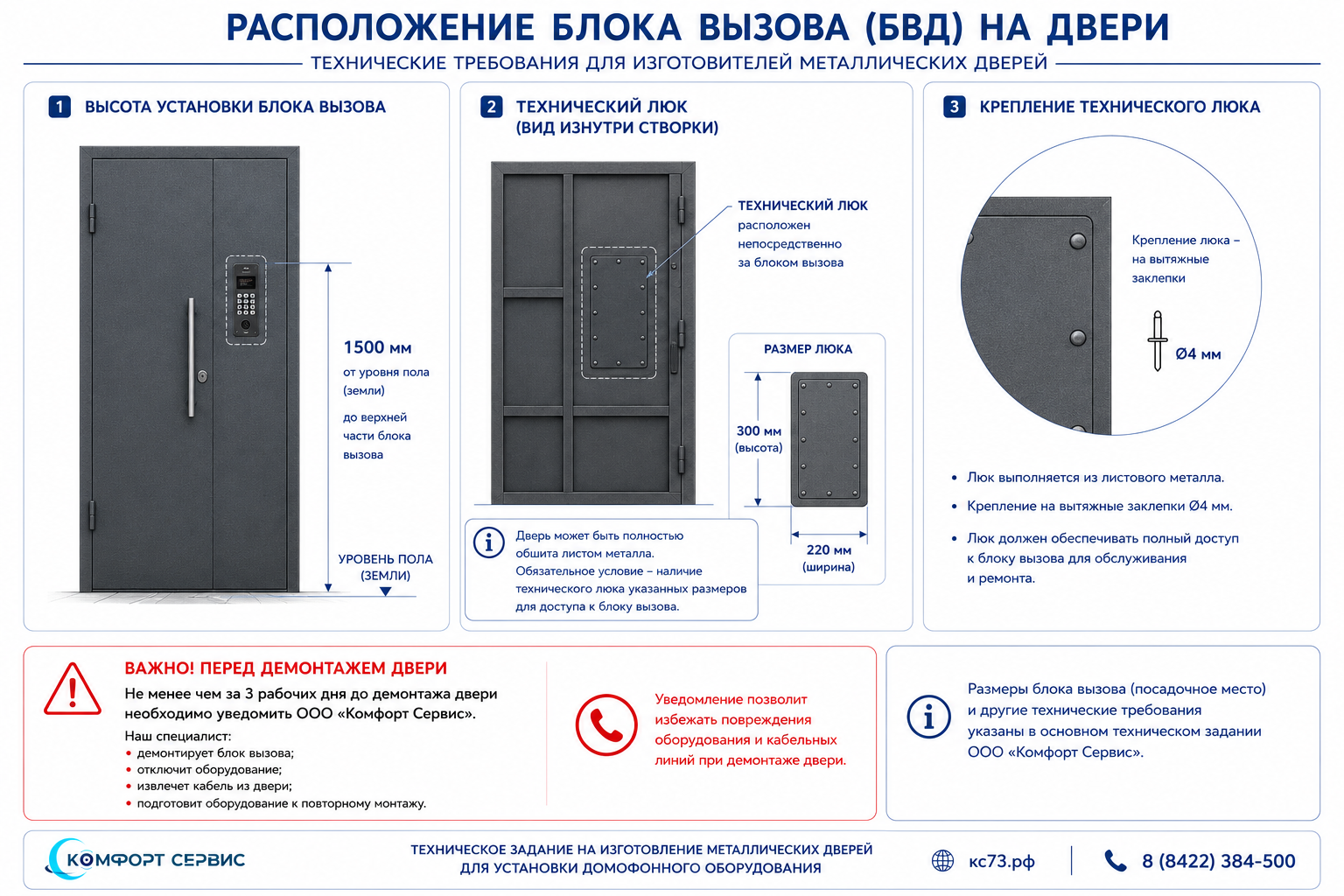

- Расстояние от верхнего выреза под БВД до уровня пола — 1500 мм.
- ширина не менее 150 мм;
- высота не менее 350 мм. (Зависит от модели домофона)
1.2 Сервисный люк
С внутренней стороны второй створки необходимо предусмотреть сервисный люк для доступа к:
- блоку вызова;
- электромагнитному замку;
- кабельным соединениям.
Требования
- минимальная ширина люка — 150 мм;
- рекомендуемая ширина — 220 мм;
- высота определяется фактическим расположением оборудования;
- люк должен обеспечивать полный доступ к оборудованию без демонтажа двери.
Крепление крышки
- крепление на вытяжные заклёпки Ø4 мм;
- отверстия под заклёпки Ø4,5 мм;
- шаг между заклёпками не более 200 мм;
- заклёпки устанавливаются по всему периметру крышки.
2. Электромагнитный замок
2.1 Крепление магнита
Для установки магнита в дверное полотно необходимо предусмотреть монтажный уголок.
Допускается:
- заводской уголок;
- аналогичная усиленная конструкция.
Требования
- крепление магнита к уголку — болт/гайка;
- диаметр крепежа — М8;
- уголок должен иметь:
- отверстия для прокладки кабеля;
- регулировку положения магнита по глубине установки.
2.2 Крепление ответной пластины
При использовании монтажной площадки («лопуха»):
- толщина металла не менее 3 мм.
Для монтажа ответной пластины:
- сверлится отверстие;
- с наружной стороны приваривается гайка М8;
- отверстие под направляющий штифт — Ø6 мм.
Обязательные условия
- пластина должна прилегать ко всей поверхности магнита;
- зазор между пластиной и полотном двери — не менее 4 мм;
- пластина должна иметь свободный ход.
3. Дверной доводчик
3.1 Монтажная пластина
Доводчик устанавливается на отдельную монтажную пластину.
Требования
- толщина пластины не менее 3 мм;
- пластина приваривается к косяку сплошным сварным швом;
- крепление доводчика — болт М6×25 с гайкой;
- отверстия под крепление — Ø6,5 мм;
- предусмотреть отверстия под два типоразмера доводчиков;
- расстояние между закрытым полотном двери и пластиной — не менее 10 мм.
3.2 Крепление тяги доводчика
Допускаются следующие способы крепления:
Вариант 1
Сквозное крепление:
- болт + гайка.
Вариант 2
Резьбовое крепление:
- длина резьбы не менее 5 мм;
- усиление только пластиной 3 мм не допускается;
- необходимо усиление вторым листом металла;
- обязательно вваривание двух гаек.
Вариант 3
Сварное крепление.

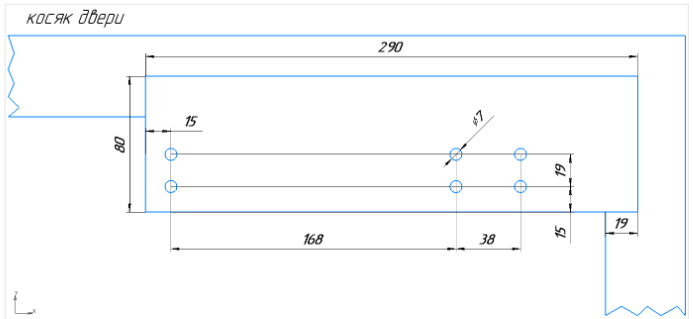

Размеры площадки доводчика
Согласно приложению №2:
- длина площадки — 290 мм;
- высота площадки — 80 мм;
- отверстия крепления — Ø7 мм.
4. Подвод кабеля
4.1 Ввод кабеля
При активной второй створке:
- ввод выполняется через верхний угол створки.
При неактивной второй створке:
- место ввода определяется индивидуально по объекту.
4.2 Требования
- диаметр вводного отверстия — 16,5–17 мм;
- от вводного отверстия до БВД должна быть проложена труба Ø12 мм и более.
4.3 Кабельные каналы
При верхнем расположении электромагнитного замка:
- предусмотреть канал (трубу) для прокладки кабеля от замка до БВД.
При активной створке:
- дополнительно сверлятся проходные отверстия в косяке.
При центральном расположении замка:
- обеспечить свободный доступ к прокладке и обслуживанию кабеля.
5. Согласование работ
⚠️ Важно
Не позднее чем за 3 рабочих дня до монтажа двери необходимо уведомить домофонную компанию.
